Сетка определения расстояний Mil-Dot (теория и метод определения) Сетка Mil-Dot
1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA
Определение дистанции с помощью сетки Mil-Dot
1. Оцените размер объекта, по которой Вы будете определять дистанцию.
2. Измерьте объект в милах с помощью сетки MilDot.
3. По формуле вычислите дистанцию в метрах до объекта
Ширина или высота объекта (в метрах) x 1004
———————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)
Ширина или высота объекта (в сантиметрах) x 10
————————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)
40 см x 10 / 2 мила = 200 метров
Определение дистанции с помощью сетки Mil-Dot по фигуре человека
Если Ваш товарищ на стрельбище пошел устанавливать мишень, то можно определить дистанцию, на которой устанавливать мишень, по его фигуре. Приведенный рисунок дан для роста 180 см.
Введение вертикальных поправок с помощью сетки Mil Dot
Пересчитаем значения сетки Mil$Dot в MOA, то есть переведем миллирадианы в угловые минуты.
Пользуемся формулой 1 миллирадиан = 3,4377 MOA.
Получится вот такая картинка:
Дистанция, метров
Оружие пристреляно на 100 м
Оружие пристреляно на 200 м
Оружие пристреляно на 300 м
Определение дистанции
Дистанция, метров
Оружие пристреляно на 100 м
Поправка в Милах: (27,8см x 10)/250 метров = 1,112 Мила
Высчитываем точку прицеливания
То есть, с небольшой погрешностью можно прицеливаться по точке 1,125 Мила
Вот таким образом
То же самое, общий вид
Таблица определения дистанции с помощью сетки MilDot
Использование
1. Оцените размер объекта, по которой Вы будете определять дистанцию.
Найдите соответствующий столбец в таблице.
2. Измерьте объект в милах с помощью сетки Mil-Dot.
Найдите соответствующую строку в таблице.
3. Двигаясь по строке до пересечения с выбранным ранее столбцом, найдите число,
дающее дистанцию в метрах до объекта.
Сетка милдот определение расстояния
Только я не понял для какой это кратности расчеты.
Или кратность не имеет значения??
Для кратноти синхронизации.
Параметр обычно указывается в документации к прицелу.
Но как я понял кратность синхронизации это та кратность, при которой можно расчитать точное расстояние. Я прав?
Видите, одна цифра, а именно 10 выделена красным?
Это и есть кратность синхронизации.
Если это не Burris, то почти точно там же, на максимальной.
Это характерно для милдотов с малыми кратностями.
Ширина или высота цели (м) x 1000 ÷ Ширина или высота цели (Milliradian) = Дистанция до цели (м)
Ширина или высота цели (см) x 10 ÷ Ширина или высота цели (Milliradian) = Дистанция до цели (м)
Ширина или высота цели (мм) ÷ Ширина или высота цели (Milliradian) = Дистанция до цели (м)
хочу спросить правильно так расчитывать или нет?
Другое дело, что такие поправки как в вашем примере на кратности х3,
что в свою очередь составляет более 10 минут, достаточно грубы и,
скажем, для точной стрельбы врядли годятся.
([Реальный размер объекта (м)] * 100 * [Кратность])/[Кол-во Mil на объекте при данной кратности] = дистанция в метрах
На разных кратностях опробовал, все дистанции совпадают с реальными.
Всю формулу строил всего-лишь из рассчета подстановки в табличную для кратности 9 которая шла с прицелом:
(правильный тысячный mil) = 10/кратн * (наблюдаемый mil при искомой кратности)
Правда это что-то не соотносится с тем, что писали выше, что
(правильный тысячный mil) = [кратность синхронизации(9)]/кратн * (наблюдаемый mil при искомой кратности)
Какое из этих допущений правильнее?
Зато с такой сеткой удобно в баллистических калькуляторах, например в chairgun, в которых милдот по умолчанию калиброванный на 10х, достаточно просто установить нужную кратность в программе и больше ничего не надо ))
А если правильной милдот откалиброван на прицеле на другой кратности, то тут уже нужно поправку делать и пересчет.
Для данного бренда понятие «бк» неактуально ) имхо.можно дробью 0000 с тем же успехом. Опять же имхо.
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
среда, 29 ноября 2017 г.
Сетка определения расстояний Mil-Dot
1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA
Определение дистанции с помощью сетки Mil-Dot
Использование сетки Mil-Dot
1. Оцените размер объекта, по которой Вы будете определять дистанцию.
2. Измерьте объект в милах с помощью сетки MilDot.
3. По формуле (дана ниже) вычислите дистанцию в метрах до объекта
Формула для вычислите дистанцию в метрах до объекта по сетке Mil-Dot
Ширина или высота объекта (в метрах) x 1004
———————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)
Ширина или высота объекта (в сантиметрах) x 10
————————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)
Например:
40 см x 10 / 2 мила = 200 метров
Определение дистанции с помощью сетки Mil-Dot по фигуре человека
Введение вертикальных поправок с помощью сетки Mil Dot
Не правильный Mil-Dot
Калибровка прицельной сетки Mil-Dot
Определить цену деления прицела очень просто. Достаточно растянуть возле мишени строительную рулетку, посмотреть на нее через прицел, и отметить на каком расстоянии друг от друга расположатся деления сетки. Лучше измерять расстояние не по соседним делениям, а по возможно большему их количеству – так меньше погрешность.
цена деления = расстояние между крайними точками / число делений
Эти величины (расстояние до мишени и цену метки) можно подставить в баллистический калькулятор. Чтобы узнать цену деления в милах надо поделить измеренное расстояние на цену мила для данной дистанции.
цена деления в милах = цена деления / (0.001 * дистанция)
Например, в сетке есть по 4 точки справа и слева от центра (итого 8 делений) и на дистанции 25 метров крайние точки отстоят друг от друга на 16 см (0.16м). Подставив в формулу получим:
цена деления = (0.16 /
= 0.02м; (или 2 см) цена в милах = 0.02 / (0.001 * 25) = 0.8 мила.
Разумеется, этот метод изменения применим для любого типа прицельной сетки.
Сетка Mil-Dot. Теория и метод определения расстояний
Сетка Mil-Dot
Название Mil-Dot происходит от Milliradian Dot (миллирадианная точка). Отсюда и название единицы измерения — Мил, Милы, сокращенное от «миллирадиан».
1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA
Определение дистанции с помощью сетки Mil-Dot
Использование
Формулы
Пример:
40 см x 10 / 2 мила = 200 метров
Определение дистанции с помощью сетки Mil-Dot по фигуре человека
Если Ваш товарищ на стрельбище пошел устанавливать мишень, то можно определить дистанцию, на которой устанавливать мишень, по его фигуре. Приведенный рисунок дан для роста 180 см.
Введение вертикальных поправок с помощью сетки Mil Dot
Пересчитаем значения сетки Mil-Dot в MOA, то есть переведем миллирадианы в угловые минуты. Пользуемся формулой 1 миллирадиан = 3,4377 MOA. Получится вот такая картинка:
Пример №1
| Вертикальные поправки в MOA: | |||||||||||
| Дистанция, метров | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Оружие пристреляно на 100 м | —- | 0,3 | 0 | 0,7 | 1,8 | 3,1 | 4,6 | 6,2 | 8,1 | 10,2 | 12,6 |
| Оружие пристреляно на 200 м | —- | -1,5 | -1,8 | -1,1 | 0 | 1,3 | 2,8 | 4,4 | 6,3 | 8,4 | 10,8 |
| Оружие пристреляно на 300 м | —- | -4,3 | -4,6 | -3,8 | -2,8 | -1,5 | 0 | 1,7 | 3,5 | 5,6 | 8,0 |
Пример №2
Определение дистанции
Относительное снижение траектории, см:
| Относительное снижение траектории, см: | |||||||||||
| Дистанция, метров | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Оружие пристреляно на 100 м | -4,0 | -0,2 | 0 | -3,8 | -12,7 | -27,8 | -50,5 | -82,7 | -127,0 | -186,4 | -264,3 |
Поправка в Милах: (27,8см x 10)/250 метров = 1,112 Мила

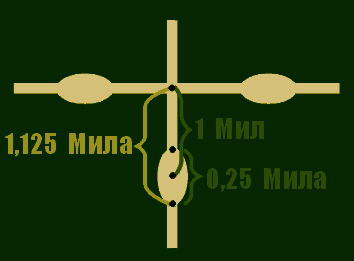

Высчитывание точки прицеливания
То есть, с небольшой погрешностью можно прицеливаться по точке 1,125 Мила вот таким образом:
Дальномерная сетка Mil-Dot, принцип работы
Сетка определения расстояний Mil-Dot (теория и метод определения)
1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA (Minute of angle или угловая минута = 2.9 см на 100 м)
Определение дистанции с помощью Mil-Dot основы :
Ширина или высота объекта (в метрах) x 1004
———————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)
Ширина или высота объекта (в сантиметрах) x 10
————————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)
Например:
40 см x 10 / 2 мила = 200 метров
или
1.2 м х 1004 / 2 = 602,4 м
Введение поправок по сетке Mil-Dot
Пересчитаем значения сетки Mil-Dot в MOA, то есть переведем миллирадианы в угловые минуты.
Пользуемся формулой 1 миллирадиан = 3,4377 MOA.
Получится вот такая картинка:
И имеем таблицу вертикальных поправок в MOA этого боеприпаса.
Вертикальные поправки в MOA:
Определение дистанции
Берем в качестве цели лисицу
Поправка в Милах: (0.27,8 м x 1000)/250 метров = 1,112 Мила
Высчитываем точку прицеливания
Получается, что с небольшой погрешностью можно брать точку прицеливания, отстояющую от центра на 1.125 Mil
Таблица для быстрой работы с Mil-Dot
Использование таблицы осуществляется следующим образом:
